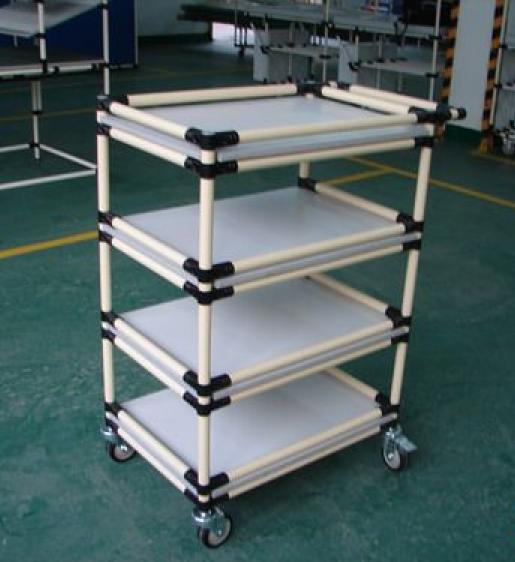

线棒组合
● 简易性：生产线工人根据自己的工位状况可以自行设计和制造线棒产品。
● 柔性：通过简单的设计,线棒制成的工位器具，具有良好的工作弹性,它
允许你根据自己的特殊需要来设计,建造和调整。
● 灵活多变：积木式的组件可构建各类中、轻质工位器具。修改容易,可适应
现场不断变化的工艺。
● 符合JIT生产方式
覆塑钢管办学性能
尺寸A 极限承重
450mm 约240N(246kgf)
900mm 约1193N(123kgf)
1000mm 约982N(100kgf)
1100mm 约877N(89kgf)
1300mm 约789N(81kgf)
1500mm 约649N(67kgf)
1800mm 约544N(58kgf)
PVC材质强度高，不易老化，环
境适应性强
PE廉价物美，表面柔软
ABS无毒，强度柔韧性俱佳，不
易变形老化
抗静电覆塑管
材质：PE+导电介质
4~6
导电指数：10 Ω
辊道技术参数
铝合金辊道
每1000mm辊道可承受230kg载荷。
每只塑料滚轮可承受约9kg载荷。
钣金辊道
金属夹头技术参数
夹头
使用冷轧板制作, 水平及垂直握紧力为64kg,
在室温下进行牵引速率为5mm/min.
在以下测试条件下极限载荷80kg，环境温度：20℃
覆塑管简支撑 中央集中支撑 载荷加载速度50mm/min
以上为实验测试数据，实际使用载荷不应超过测试数据80%。
插杆式脚轮
适用于轻载场合，脚轮插杆直接与线棒内壁配合，不需要其他紧固件，安装方便。
型号 名称 轮子规格 安装高度 承重 材质
ST-125 5寸固定轮 125×32mm 157mm 136kg 聚氨脂
ST-125S 5寸活动带刹轮 125×32mm 157mm 136kg 聚氨脂
ST-100 4寸固定轮 125×32mm 130mm 136kg 聚氨脂
ST-100S 4寸活动带刹轮 125×32mm 130mm 136kg 聚氨脂
平板式脚轮
适用于重载场合，需配合二套脚轮夹头同时使用，根据不同使用状况选择使用固定或活动轮。
一套脚轮夹头含 EF-1000A、EF-1002F、M8各一只。
型号 名称 轮子规格 安装高度 承重 材质
YGR-100 4寸固定轮 100×22mm 120mm 60kg 聚氨脂
YGR-100 4寸活动带刹轮 100×22mm 120mm 60kg 聚氨脂
YGR-75 3寸固定轮 75×20mm 95mm 55kg 聚氨脂
YGR-75S 3寸活动带刹轮 75×20mm 95mm 55kg 聚氨脂
YGR-50 2寸固定轮 50×18mm 65mm 35kg 聚氨脂
YGR-50S 2寸活动带刹轮 50×18mm 65mm 35kg 聚氨脂
